电火花加工精密检测投影仪JT14A

    投影仪是一种光学计量仪器，主要通过光学镜头放大后进行精密测量；仪器采用贵阳新天高精度光栅位移传感器，分辨率0.001mm，通过电箱将数据显示出来；精度上可以做到±0.005mm以内；技术成熟的工程师可以保证在±0.003mm以内；这就是为什么放电加工精密模具的客户选用投影仪的原因。

    投影仪技术参数：

1、投影屏：
投影屏尺寸（mm）：φ300     投影屏旋转范围：0°~360°
旋转角度显示当量：1′       旋转角度准确度：6′

2、物镜：

3、工作台：

4、显示当量：0.001 mm
X、Y坐标准确度（3+L/75）μm，其中L为测量长度，单位mm

5、冷却系统：2只轴流风机强制风冷    电源：110V/220V（AC），50/60HZ

6、外形尺寸：长×宽×高：410×650×970~1070㎜

7、仪器重量：90㎏

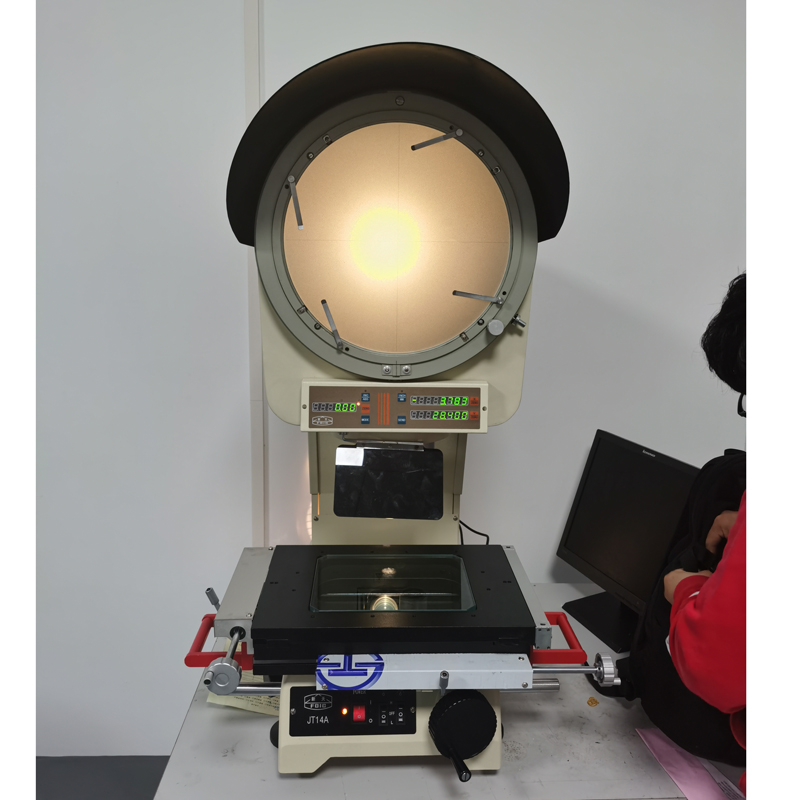

8、投影仪图片：

9、放电加工的工件，主要是表面测量，测量的范围比较小，要求精度高；我们通常选购尼康的50X或者100X物镜，这样能有效的提高产品的成像质量，而购买一台原装尼康的投影仪价格要14-20万之间，主要区别就是光学成像质量。
