CX17刀具测量仪是一款专为刀具生产厂家配备的刀具检查和智能测量仪器，它集成了光学、精密机械、光栅传感器、计算机图像处理等先进技术，机械设计和软件编制充分考虑到刀具生产加工和检测的特殊要求，在视觉方面选用了高清晰彩色摄像机和光学镜头，可以获取到完美的刀具影像图形，从而提高了刀具测量的精准度。

基本参数：

● 物镜：美国NAVITAR变倍物镜，参数如下：

● 摄像机： 日本WATEC 1/2″彩色CCD

● 运动行程（mm）：

X： 130    Y： 120     Z： 280 (调焦、含小滑台行程)

● 测量范围（mm）：

X（前后）：130  Y（上下）：120

● 光栅分辨率：  0.001mm

● 旋转工作台：360度旋转（带刻度，最小读数1度，可按要求设置固定旋转角度）

● 照明系统：

表面照明 环形LED照明灯（亮度可调）

辅助照明 LED 照明灯（亮度可调、可任意调整照射位置）

轮廓照明 LED 照明灯（亮度可调、选配件）

● 外形尺寸（长×宽×高，mm）： 670×500×650

● 重量(Kg)：  80（净重）

● 机台材料： 大理石

● 测量软件：

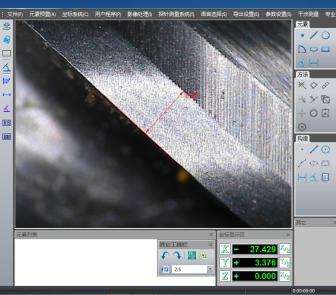

专用刀具测量软件，运行平台为WINDOWS 7（32位），可方便测量前角、后角、螺旋角、齿隙角等专用刀具角度，还可以进行基本几何测量（圆直径、长度、刃宽、芯厚、粗糙度等）。

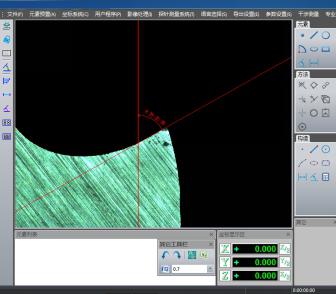

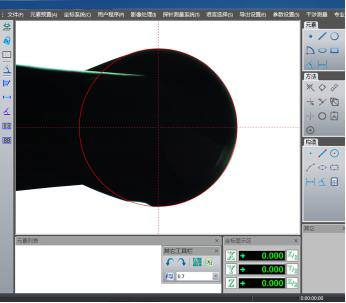

             标准圆比对测量球头刀                  端面前角测量

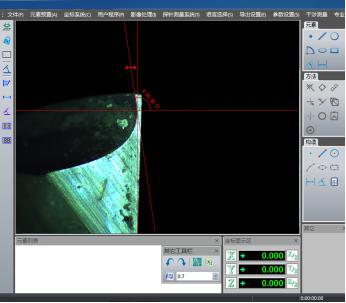

    螺旋角测量                                铣刀、钻头前角

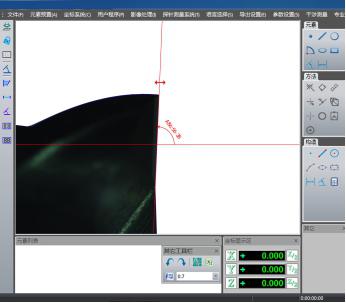

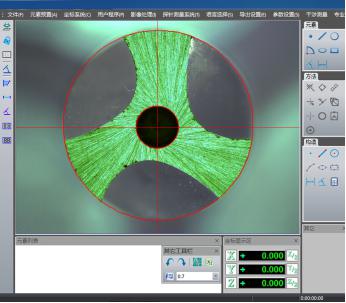

     槽前角                                     刀刃端面等分检测

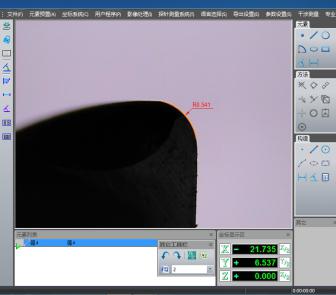

      刃宽测量                                    R角检测

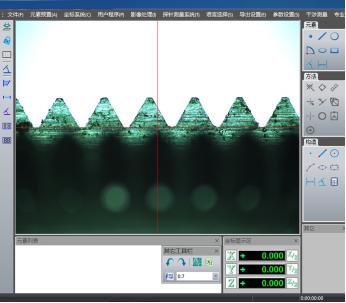

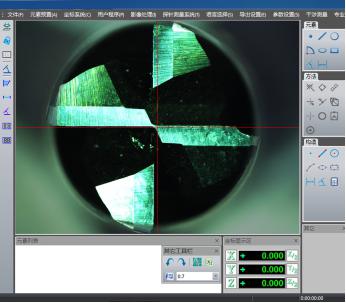

丝锥角度及大小径测量                              铣刀端面检查
