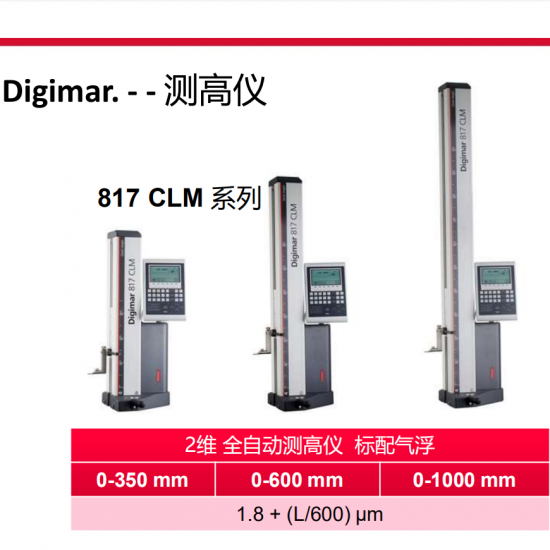

二维测高仪350

产品内容

一、仪器特性

1、测量系统

 带双读头的光栅测量系统确保出色的精度及稳定性

 动态的测量系统确保极高的重复性

 气浮系统使测量仪的移动更为轻便与平滑

 精密的测头运行于不锈钢制成的导轨上

 马达驱动测量滑块使测量运行更为简便

 测量仪关机后,其测头校准数据依然完整保存

 内置充电电池操作时间长,有利于独立完成多个测量项目

 内置的温度传感器配合完成温度补偿

2、控制器

 功能键图示大而清晰

 带背景灯的图文LCD显示屏读数方便

 自带说明标识/图标可作为操作向导

 操作提示及菜单可选择多种不同的语言

 可以在工件上设置参考零点

 通过RS232USB接口输出数据并完成后续的数据处理

 将测量数据保存至内置USB存储器或USB加密狗

 通过USB接口连接至USB打印机

 通过Opto RS232接口连接至其它外接设备

 后续的软件升级可为测量仪提供更可靠的技术保障

 自动待机模式

 可选择自动关机功能,关机后所有测量数据都将全部保存

二、技术参数(* 检测条件:20℃环境温度,DIN 876/0标准花岗岩平台,标准测头)

测量范围 mm/inch

350 / 14“

扩展量程 mm/inch

520 / 20.47“

分辨力mm

0.01 / 0.005 / 0.001 / 0.0005 / 0.0001

     inch .

001“ / .0005“ / .0001“ / .00005“ / .00001“

示值误差* μm

(1.4 + L/600), L in mm

重复性μm

 0.5(平面) 1(孔)

垂直度(电子修正后) μm

正面≤5

电池充满后可操作时间h

up to 12

测量力N

1.0 ± 0.2

允许最大空气湿度%

 65 (non condensed)

最佳工作温度 / °F

20 ± 1 / 68 ± 1.8

操作温度 / °F

10 . . . 40 / 50 . . . 104

3点气浮高度μm

约 9

测量系统

光栅测量系统

总高度mm / inch

741 / 29.17“

底座外形尺寸(L x W) mm / inch

240 x 250 / 9.45“ x 9.84“

重量kg / lbs

25 / 55.15

订货号

4429010

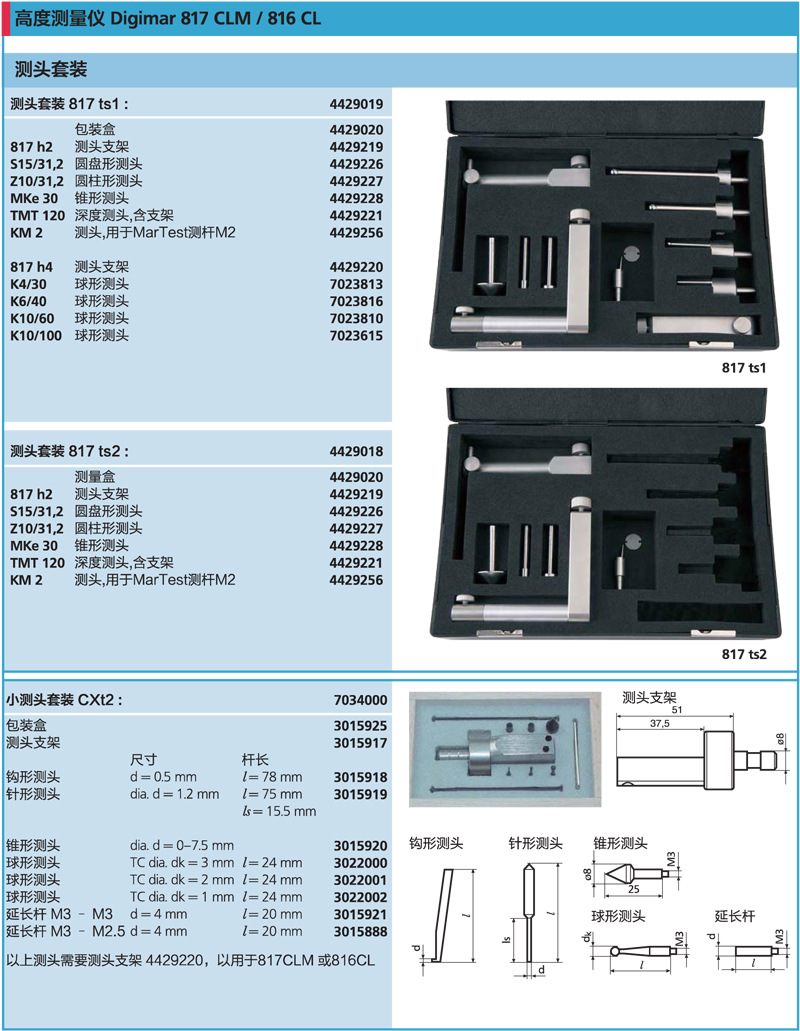

德国马尔-高度测量仪817CLM.pdf
