一．产品特点

  1、采用立式正像的光学系统。

  2、壳体采用板金焊接件。分为上下两体，头部采用流行的圆弧造型。

  3、工作台有大、小两种，可互换。

  4、电箱采用外挂式。

二．产品用途

   本仪器能高效率地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。该仪器广泛地用于机械制造业、仪器仪表和钟表行业有关企业的计量室和车间。

三．技术参数

  1.投影屏

    投影屏尺寸：  φ300mm

    投影屏旋转范围： 0°～360°

    旋转角度显示当量 ： 1′

    旋转角度准确度：      6′

  2.工作台

    工作台面积：（350×175）mm

    A型：工作台行程： X＝150mm  Y＝50mm   Z＝80mm

    B型：工作台行程： X＝200mm  Y＝100mm   Z＝80mm

    X、Y行程显示当量为：1μm

    X、Y坐标示值准确度：(3+L/75)um，其中L为测量长度，单位：mm

    工作台承重 ：3kg

  3.物镜

4.照明光源

    透射照明  12V 100W卤钨灯

    反射照明  24V 150W卤钨灯

  5.仪器的外形尺寸(mm)：

    长×宽×高=  806×380×1065

  6.使用环境：室温20℃±5℃，相对湿度不应超过60%　

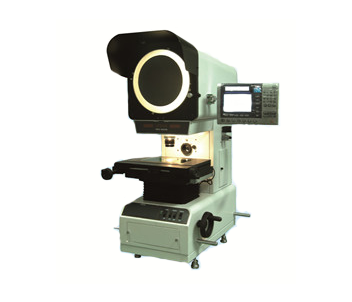

   （照片仅供参考；本公司保留对产品进行改进提高的权利，届时恕不另行通知客户；本产品配置以装箱清单为准。）
