一、仪器特性

1、测量系统

• 带双读头的光栅测量系统确保出色的精度及稳定性

• 动态的测量系统确保极高的重复性

• 气浮系统使测量仪的移动更为轻便与平滑

• 精密的测头运行于不锈钢制成的导轨上

• 马达驱动测量滑块使测量运行更为简便

• 测量仪关机后,其测头校准数据依然完整保存

• 内置充电电池操作时间长,有利于独立完成多个测量项目

• 内置的温度传感器配合完成温度补偿

2、控制器

• 功能键图示大而清晰

• 带背景灯的图文LCD显示屏读数方便

• 自带说明标识/图标可作为操作向导

• 操作提示及菜单可选择多种不同的语言

• 可以在工件上设置参考零点

• 通过RS232或USB接口输出数据并完成后续的数据处理

• 将测量数据保存至内置USB存储器或USB加密狗

• 通过USB接口连接至USB打印机

• 通过Opto RS232接口连接至其它外接设备

• 后续的软件升级可为测量仪提供更可靠的技术保障

• 自动待机模式

• 可选择自动关机功能,关机后所有测量数据都将全部保存

二、技术参数（* 检测条件:20℃环境温度,DIN 876/0标准花岗岩平台,标准测头）

测量范围 mm/inch	350 / 14“
扩展量程 mm/inch	520 / 20.47“
分辨力mm	0.01 / 0.005 / 0.001 / 0.0005 / 0.0001
inch .	001“ / .0005“ / .0001“ / .00005“ / .00001“
示值误差* μm	(1.4 + L/600), L in mm
重复性μm	0.5(平面) 1(孔)
垂直度(电子修正后) μm	正面≤5
电池充满后可操作时间h	up to 12
测量力N	1.0 ± 0.2
允许最大空气湿度%	65 (non condensed)
最佳工作温度 / °F	20 ± 1 / 68 ± 1.8
操作温度 / °F	10 . . . 40 / 50 . . . 104
3点气浮高度μm	约 9
测量系统	光栅测量系统
总高度mm / inch	741 / 29.17“
底座外形尺寸(L x W) mm / inch	240 x 250 / 9.45“ x 9.84“
重量kg / lbs	25 / 55.15
订货号	4429010

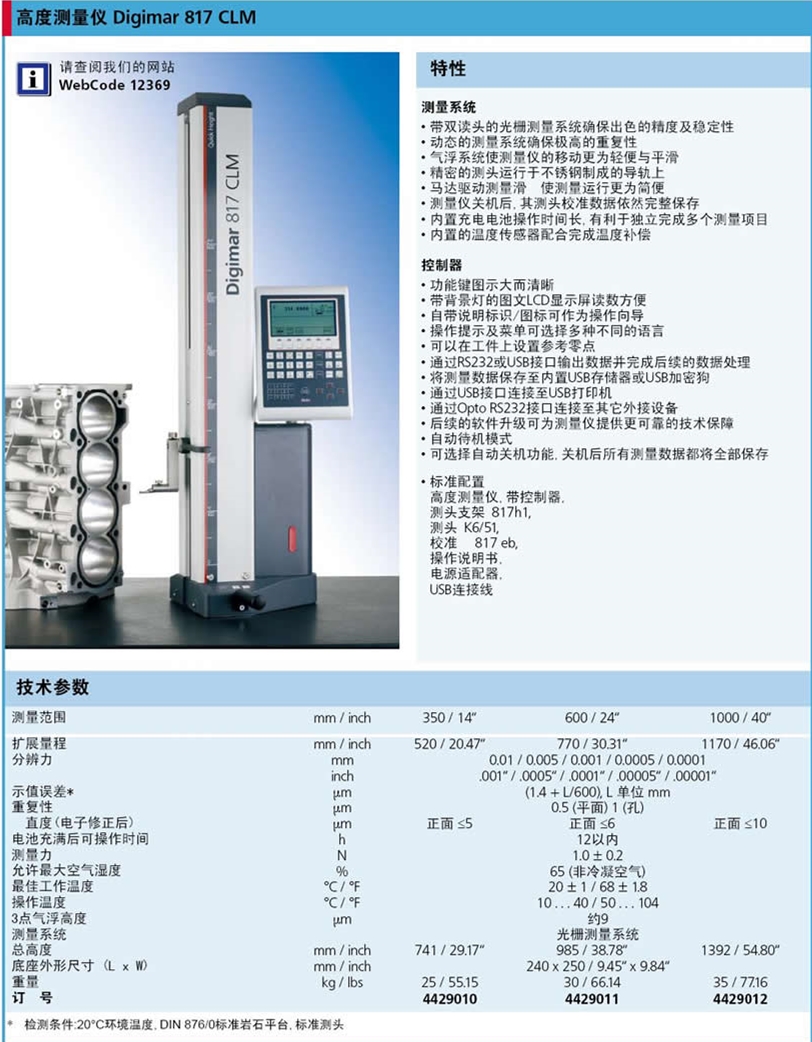

德国马尔-高度测量仪817CLM.pdf
