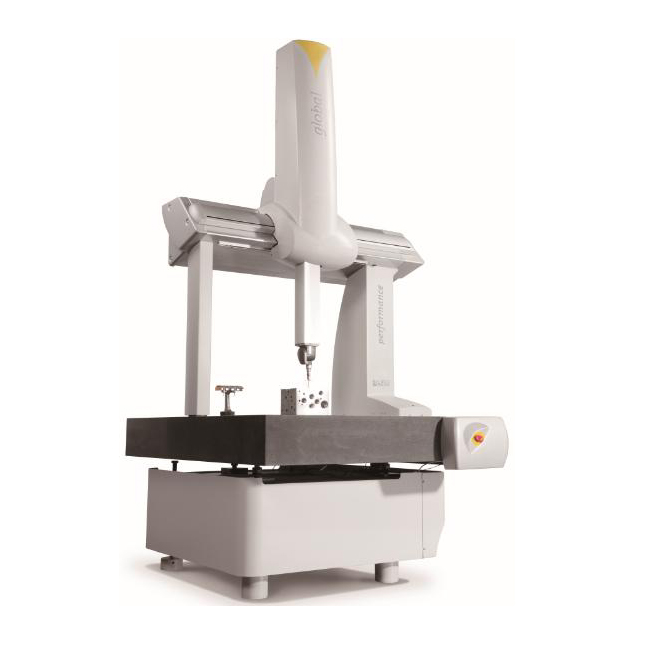

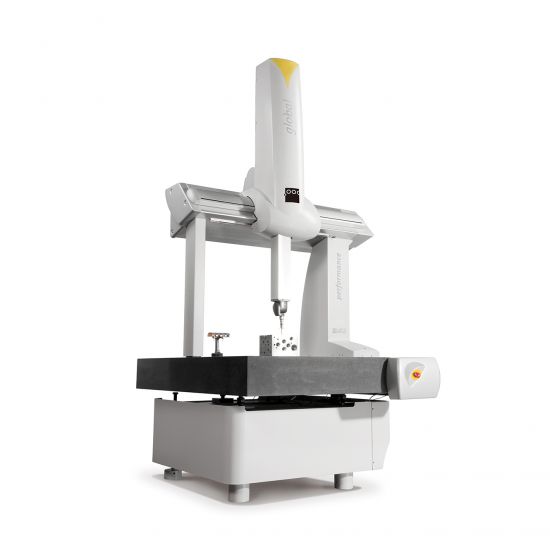

GLOBAL P系列

Global Performance具有超高的精度与灵活性。可完成各种测量应用,从规则的箱体类工件到复杂形状的几何量、自由曲面。应用多测头技术,可完美配置触发、扫描、非接触测头和完成高精度形状测量的固定式扫描测头。
全新的Global performance桥式三坐标测量机应用优化的运动算法,先进的软件以及全新的控制柜,较上一代Global产品扫描效率提升了35%左右。

产品内容


Global Performance行程范围、尺寸:

型号

行程范围(mm)

外型尺寸(mm)

05.07.05

500×700×500

1025×1480×2431

07.10.07

700×1000×660

1250×1910×2696

09.12.08

900×1200×800

1450×2165×2946

09.15.08

900×1500×800

1450×2465×2946

09.20.08

900×2000×800

1450×2965×2946

12.15.10

1200×1500×1000

1838×2880×3431

12.22.10

1200×2200×1000

1838×3580×3406

12.30.10

1200×3000×1000

1838×4380×3431





技术特点

1.超高的精度与动态性能;
2.顶级的扫描效率;
3.应用多测头技术,支持接触式与非接触式传感器;
4.PC-DMIS自适应扫描模块帮助达到最佳扫描性能;
5.高刚性全铝框架,使得在温度变化情况下整机的结构一致性更好;
6.获得专利的精密“三角梁”技术结构稳固,具有最佳的结构刚性比;
7. 高刚度大截面Z轴支持加长的垂直工装而不变形;
8.经过CTE认证的高分辨率光栅具有超强抗干扰能力和抗磨损功能;
9.获得专利的、经过精密加工的整体燕尾导轨,三面闭环,提供了业内最稳固的结构,提高了机器的精度重复性和长期稳定性;
10.人性化及操作方便地通用操纵盒、选项的PC-DMIS交互模块使操作流程达到最佳状态;
11. 可选的CLIMA温度补偿系统,使得测量机在宽温带环境中保持高精度;
12.开敞的测量空间,方便从各方向进行测量;
13. 优化的机器支撑,可满足更小的就位空间。
