齿轮啮合仪CS20

产品内容

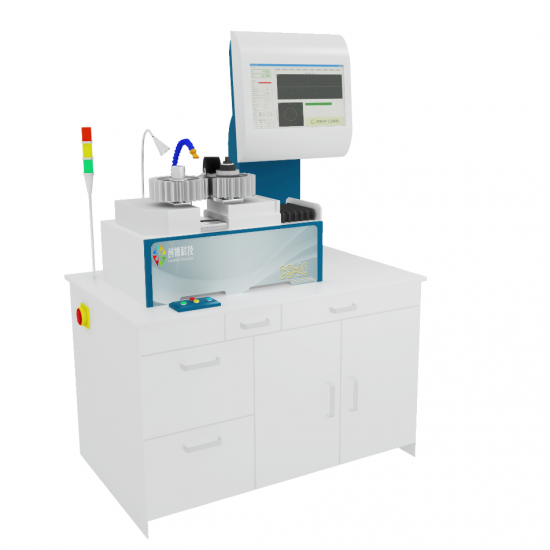

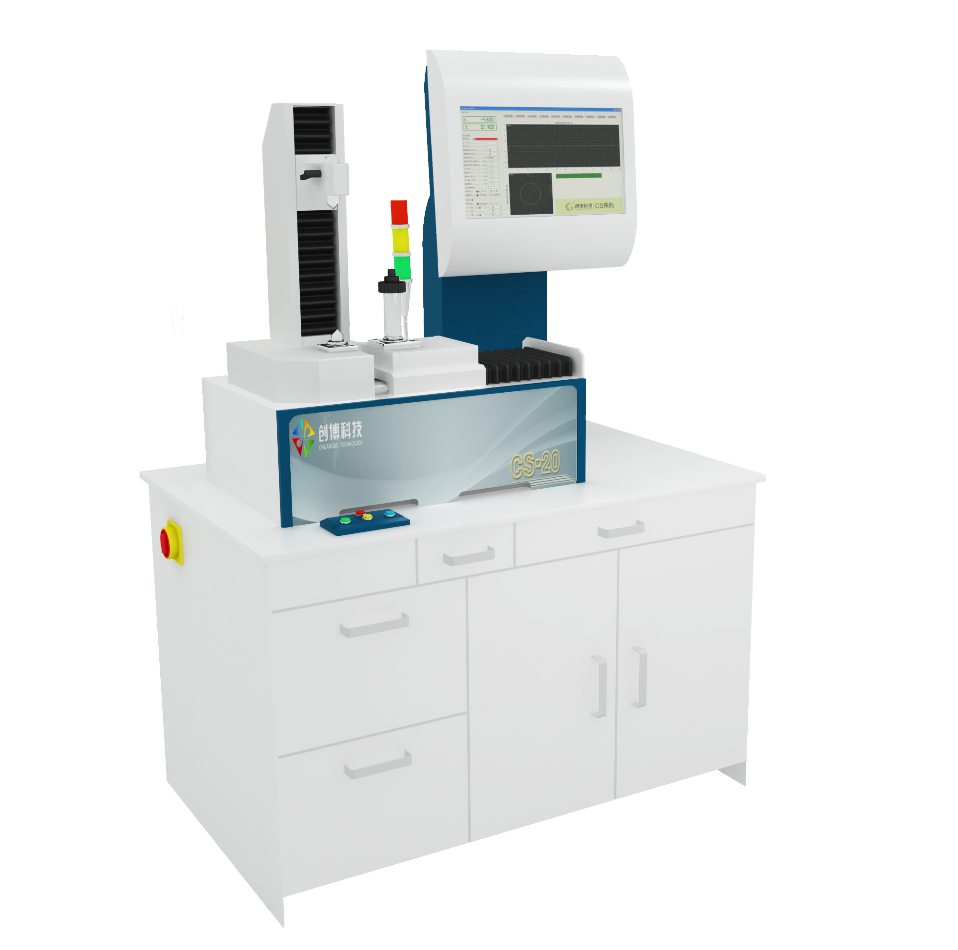

CS20A.png一、产品技术概述

CS20A型 在线智能齿轮双面啮合综合测量仪是在目前市场双啮仪优点的基础上与齿轮生产厂家的实际要求、现场使用环境、操作习惯相结合,最新开发完成的新一代在线微机控制智能双啮仪。

该产品采用高精度运动控制及误差数据采集系统,一次装夹自动完成齿轮的径向综合总偏差Fi",一齿径向偏差fi"和径向跳动Fr"的测量;在中心距测量模式下检测出齿轮侧隙的中心距上偏差、下偏差(Eas、 Eai),跨棒距(M)、公法线(Wk);快速确认齿轮毛刺点和磕碰伤的位置,进行在线检修,可以满足并且继续开发用户提出的新的测量要求。

二、仪器测量项目及参数

1、径向综合偏差:(Fi〞);

2、一齿径向综合偏差:(fi〞)

2、中心距变动上、下偏差:(Eas、Eai);

3、径向跳动:(Fr);

4、跨棒距:(M);

5、公法线长度:(W

三、仪器主要技术参数

1、被测齿轮模数--------------------------------------------------------------1~8  mm

2、被测齿轮最大外径--------------------------------------------------------- 230  mm

3、双啮中心距-----------------------------------------------------------------65~180 mm

4、上下两顶尖距离-----------------------------------------10340mm(极限450

5、微动测量滑架移动量----------------------------------------------------------30 mm

6、仪器精度:参考GBT26093-2010《齿轮双面啮合综合测量仪》标准的有关规定制定的,验收标准可按它执行,(见附表1)

7、仪器重复性:径向综合总偏差Fi",一齿径向偏差fi"和径向跳动Fr"重复性0.003mm,公法线Wk,跨棒距M的重复性为0.005mm(每次测量标轮和工件都从同一齿开始);
