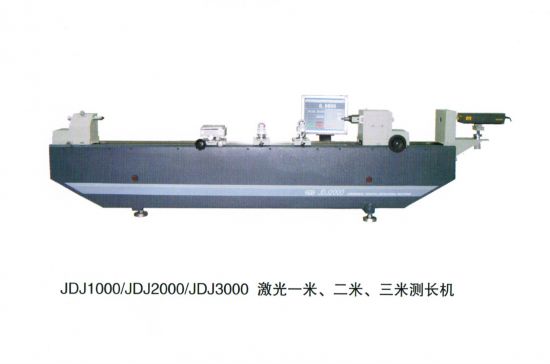

三米测长机数字化改造
产品内容
三米测长机数据处理改造方案
对JD10A三米测长机光学读数部分进行一次技术升级，即取消光学读数系统，在仪器上配英国雷尼绍金属光栅尺和雷尼绍数显头，升级改造后读数系统由微机终端显示，并由微机进行数据处理，微米数显显示分辨值：0.2um。测量数据可以打印机上打印出来，配备一维计算机辅助软件，可以提高仪器测量精度和测量效率，具体方案如下：
一、改造内容及报价
1、增加阿贝轴系 1套
2、配置英国雷尼绍金属钢片光栅尺2100mm 1根
数显读数测量范围：0-2000mm
3、配置英国雷尼绍读数头（分辨率：0.2µm） 1套
4、增加一维信号转换器（配雷尼绍读数头） 1套
5、配置专用一维计算机辅助测试软件 1套
6、配置联想计算机及HP激光打印机 各一套（显示屏2个）
7、增加相关连接件 1套
8、对大测钩和小测钩进行固定处理（寄回贵阳）
9、对仪器头架及尾架部分进行改造（寄回贵阳）
10、对工作台调整机构进行修理
11、对仪器导轨机械部分精度进行维护及保养
12、现场技术培训
注明：如仪器导轨直线性不好，不包含在改造方案内。
安装方法：
1、把尾座固定在仪器左边；
2、在仪器底座上安装有效行程3米的雷尼绍金属钢片光栅尺；
3、取下头架原来的毫米光学读数系统及光学零件，在头架的位置上装上一套阿贝轴系，在阿贝轴系测量座上安装雷尼绍数字信号读数头（分辨率0.2µm）一套，并调整它们之间的位置关系，使之达到读数要求；
4、在仪器主体左侧安装一维信号转换器一套，配220V电压；
5、在仪器主体上安装清零装置一套；
6、在仪器左边放置计算机(配双显示器)、A4喷墨打印机、桌椅各一套。
二、一维计算机辅助测试软件功能
本软件运行在Windows2007环境下，其主要功能包括：误差修正，辅助操作和数据处理这三部分，应用该一维测试软件可以提高测量精度和测量效率，具体功能介绍如下：
1、主显示窗
计算机显示屏显示读数，读数可以清零，显示窗有如下菜单项：数据操作、找转折点（微米）、示值修正、光滑零件的测量、外螺纹零件的测量。
图一为”读数显示状态“，屏幕上方以大字符显示读数：屏幕下方开有表针式指标线；它停留的位置就是当前显示的数字，并随数字的变化左右运动。当指针达到极限时，指针会回运动。对于高精度测量，必须测轴先过零，再进行其它工作。
2、键盘输入数据
如需通过键盘输入坐标点，点击《键盘输入》图标，即可出现如图二对话框
3、显示当前所有坐标点
如需显示或打印当前采集到的所有坐标点，用鼠标点击《显示坐标》即可（见图三）。
4、从盘中取出采样点
同图四，如果想从文件中取出已保存的坐标点，可用鼠标点击《取坐标点》图标
5、键盘修改采样点
如果发现某些坐标点不正确想进行修改，则可用鼠标点击《键盘修改》图标出现如图五。
6、删除采样点如果想删除一些多余的无用的数据，则可用鼠标点击《删除坐标点》图标，屏幕会出现。
7、光滑工件测量
光滑工件测量功能如下图七所示：若数据尚未采集，按《确定》按钮进入显示状态即可测量、采样；当数据按计划次数采集完毕，按《退出》按钮屏幕出现结果页：若需打印，用鼠标点击《打印结果》图标即开始打印：
8、外尺寸绝对测量
该功能选通后，屏幕为：用户先检查参数表中参数是否与你的愿望相同， 修改后退出本页，若数据尚未采集，按《确定》按钮进入显示状态即可测量、采样。当数据按计划次数采集完毕，按《退出》按钮屏幕出现结果页：如图八所示。
9、外尺寸比较测量
该功能选通后，屏幕如图十五所示其它操作流程与绝对测量的操作流程相同。
双钩法测内尺寸
“双钩法”是用内侧钩进行内尺寸测量，程序与外尺寸比较测量相同，操作时请参见2．11．2节的内容，不过有两点要注意：开始时菜单提示的”标准件”改为“标准环规”，还应注所选是大测钩还是小测钩如图九所示。
10、螺纹工件测量
有外螺纹中径测量和内螺纹中径测量，本软件大大的节约在测量过程中对数据计算的过程，只需要按软件功能的指示可直接得出实际数据。
11、档案查询
该功能用于查询量规周期检定历史档案。对每一在用量规，每次检定后都按其编号存进档案，在必要时可随时查询其尺寸变动情况．查询时，敲入文件编号即可显示。
12、表头参数
显示结果或打印结果时需要一些表头参数，用户在使用时如需输入表头参数，用鼠标点击《表头参数》图标。
三、精度要求及验收条件
外尺寸测量时，测量轴多次移动，示值的变动性≤0.3um
内尺寸测量时，测量轴多次移动，示值时变动性≤0.5um
数显读数系统精度[示值误差限：±（0.5+L/200）µm L—测量长度（毫米）]
四、改造周期
以合同签订时间为准，在90个工作日内完成改造任务。
五、保修期
凡属改造维修范围内的问题，我公司均实行一年保修，在此期限内因我方原因造成的机器故障，免费维修，超出保修期后因使用不当造成的机器故障，乙方也负责维修，只收成本费。
