小型投影仪

< >

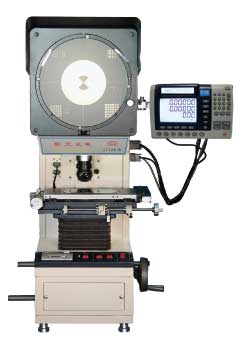

JT12A-B

投影仪用于对形状复杂的冲压件、齿轮、凸轮、螺纹及样板进行轮廓比较测量,使用方便,效率高,是一种常用的计量光学仪器。广泛用于包括航空、航天业在内在的各大机械制造业、钟表业、电子行业、仪器仪表业、科研院所及各级计量部门检测站、计量所等。

产品内容

一.产品特点

  1、高低两档不同的透射照明,适应不同工件的测量要求。

2、特殊工艺加工的非球面聚光镜照明系统,让投影屏视场明亮匀称,减少测量误差,精度更有保证。

3、轴流风机双向散热,超强散热功效,国产同类投影仪无可比拟的散热优势。

4、体积小,重量轻,占地省。

5、量身订做长寿命灯泡,满足连续长时间使用投影仪需求。

6、可选附件齐全,各种零件测量更方便、快捷。

7、投影屏影像为正像。

8、JT12A-B型投影仪带有多功能数显表。

9、反射照明系统调节方便、稳定可靠、操作舒适。

10、工作台底座关开门设计,维护更显方便。
二.产品用途

   投影仪用于对形状复杂的冲压件、齿轮、凸轮、螺纹及样板进行轮廓比较测量,使用方便,效率高,是一种常用的计量光学仪器。广泛用于包括航空、航天业在内在的各大机械制造业、钟表业、电子行业、仪器仪表业、科研院所及各级计量部门检测站、计量所等。

三.技术参数

  1.投影屏
    投影屏尺寸:  φ300mm
    投影屏旋转范围: 0°~360°
    旋转角度显示当量 1′
    旋转角度准确度:      6′
  2.工作台
    工作台面积:340㎜×152㎜

    工作台行程: X=150mm  Y=50mm   Z=80mm
    X、Y行程显示当量为:1μm
    X、Y坐标示值准确度:(4+L/25)um,其中L为测量长度,单位:mm
    工作台承重 5kg
  3.物镜

放大倍率

10×

20×

50×

100×

物方线视场

φ30mm

φ15mm

φ6mm

φ6mm

物方工作距离

75.2 mm

69.5 mm

27 mm

26.2 mm

4.照明光源
    透射照明  12V 100W卤钨灯
    反射照明  24V 150W卤钨灯
  5.仪器的外形尺寸(mm):
    ×宽×高=  480×780×1150mm
  6.使用环境:室温20℃±5℃,相对湿度不应超过60%

四、附件(含标配件及选配件)
20×物镜(带20×半透半反镜)
50×物镜(带50×半透半反镜)
100×物镜(通用50×半透半反镜)
放大镜、大标尺、小标尺
1、影像边缘检测器 2、顶针架 3、V型架 4、定位压板组 5、圆工作台

五、 JT12A-B:多功能数显表功能

  1、 采集功能:采集元素类型、点、线、圆和圆规散
2、 构建功能:采集的点构造直线、圆和圆弧

  3、 组合计算功能:

  a)“点”与“点”组合计算两点距及中点坐标

  b)“点与线”组合计算点线距

  c)“线与线求交”组合计算交点坐标及夹角

  d)“线与线求中”组合,给出两直线中的中线信息

  e)“圆与圆”组合给出(相切、相交、相离)

  f)“圆与直线”组合给出(相切、相交、相离)

  4、形位公差处理功能:

  1)圆的圆度和圆弧圆度
  2)直线度测量
  3)同轴度测量
  4)对称度测量
  5)位置度测量
  6)螺纹测量
  7)坐标平移旋转
  8)信息编辑
