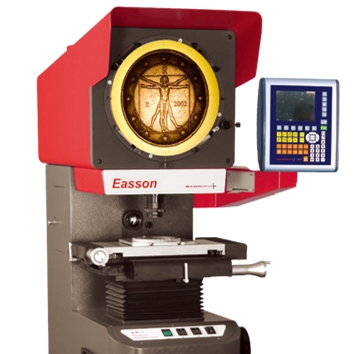

EP-2515
EP系列精密光学式投影仪
EP系列高精度光学式投影仪是集光学，精密机械，电子测量于一体化的精密测量仪器，用于对高精度工件或模具作尺寸、长度、形状、轮廓之精密放大投影检查，测量比对和测量结果的列表记录。
EP系列高精密度光学式投影仪适用于精密工业如模具、工具、螺丝、齿轮、钟表、自动车床加工、光学部件、航空等等工业的制造、设计开发、品管检验与学术研究用途。
EP系列高精密光学式投影仪的特点是
产品内容
EP系列精密光学式投影仪
EP系列高精度光学式投影仪是集光学，精密机械，电子测量于一体化的精密测量仪器，用于对高精度工件或模具作尺寸、长度、形状、轮廓之精密放大投影检查，测量比对和测量结果的列表记录。
EP系列高精密度光学式投影仪适用于精密工业如模具、工具、螺丝、齿轮、钟表、自动车床加工、光学部件、航空等等工业的制造、设计开发、品管检验与学术研究用途。
EP系列高精密光学式投影仪的特点是：高精度，测量示值误差达 (3+L/100)um，L 为被测量长度 (单位:mm)；在透射光照明下，轮廓测量误差小于 0.08%。

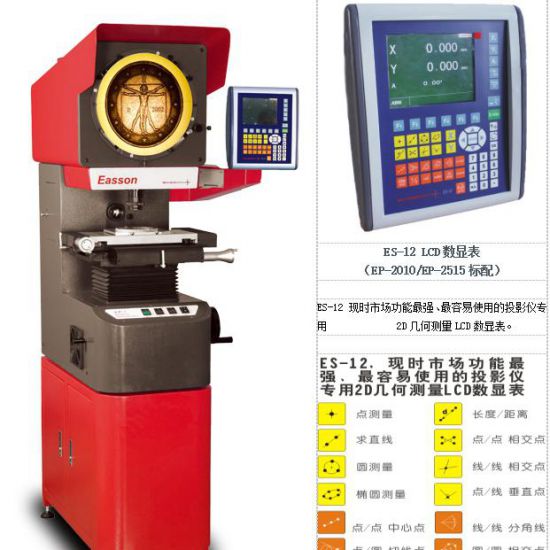

EP系列随机已经配备多全功能几何测量数据处理电子尺系统，并配有专用的微型打印机，可将测量结果打印出来。
EP-2515技术规格
数 显 系 统 | 显示轴数 | X，Y轴为电子尺；A轴为角度编码器 | ||
分辨率 | 0.001mm / 0.01度（A轴） | |||
坐标显示 | X，Y坐标系 / 极坐标系 | |||
记忆功能 | 99组几何测量结果记忆；10组测量坐标 | |||
误差修正功能 | 线性修正、非线性修正 | |||
数据输出 | RS-232输出接口 | |||
几何测量功能 | 三点求圆,测点,两点求距离,两点合成线 | |||
工
作
台 | 金属工作台面尺寸 | 420 x 250 mm | ||
玻璃台面尺寸 | 290 x 190 mm | |||
X 轴行程 | 250 mm | |||
Y 轴行程 | 150 mm | |||
Z 轴行程（调焦用） | 90 mm | |||
X,Y坐标数显分辨率 | 0.001 mm | |||
轴向测量精度 | (3+L/100) um | |||
投 影 屏 | 投影屏尺寸 | 直径 315 mm | ||
投影屏旋转范围 | 0-360 度 | |||
角度分辨率 | 0.01 度 | |||
表面与轮廓精度 | 0.08% | |||
物镜 | 放大倍数(任选其一) | 10X | 20X | 50X |
物方视场范围(直径) | 40 mm | 20 mm | 8 mm | |
物方工作距 | 81 mm | 71 mm | 65 mm | |
